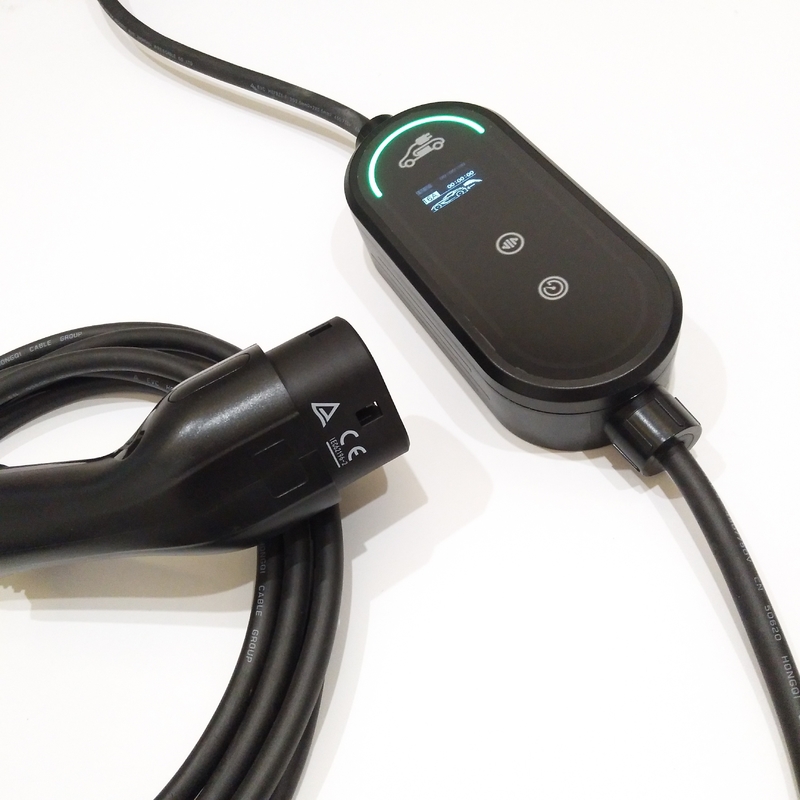

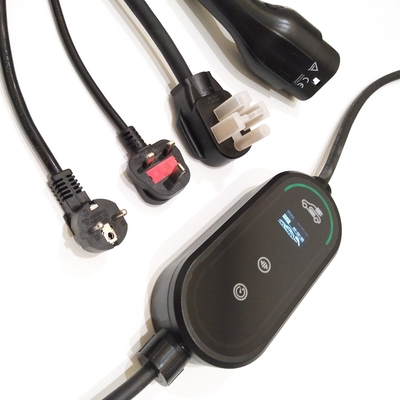

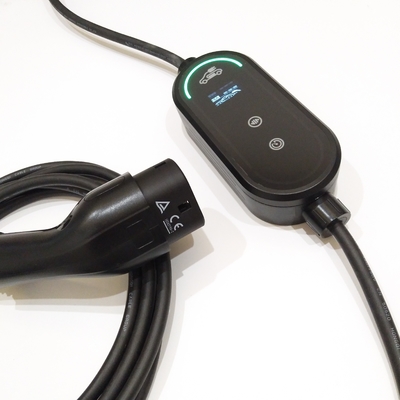

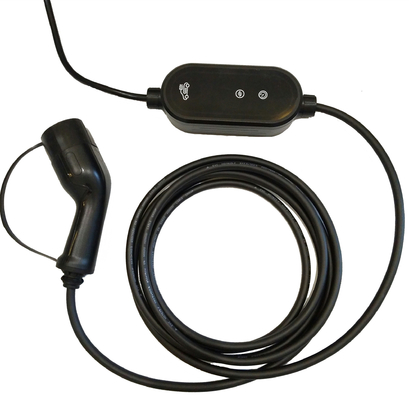

IEC 62196 نوع 2 شارژر قابل حمل خانگی استفاده از فاز 32A 1 با شارژر قرمز CEE Plug 7kW EV
توضیحات محصول
شارژر EV قابل حمل بسیار راحت ، قابل حمل ، پلاگین و بازی است.این محصول مستقل تحقیق شده و مطابق با آخرین استانداردهای بین المللی است.آنها برای بیش از 95 standard اتومبیل های استاندارد EV استفاده می شود.هنگام شارژ عملکرد خوبی دارد.حفاظت های الکتریکی بیشتر و رابط مستقیم تعامل انسان و کامپیوتر وجود دارد.جعبه کنترل با اتخاذ طراحی سطح ارگونومیک مقاوم است که باعث می شود پوسته محکم تر و قوی تر شود.همچنین کوچک و نفیس است.
| مورد | حالت 2 شارژر قابل حمل EV Charger |
| نصب | قابل حمل ، plug and play |
| جریان خروجی | 10A ، 16A ، 20A ، 24A ، 32A حداکثر |
| قدرت نامی | حداکثر 7.6 کیلو وات |
| ولتاژ ورودی AC | 110-250V 50Hz/60Hz |
| نشان حفاظت بین المللی | IP66 |
| تشخیص خروجی |
1. حفاظت از مدار کوتاه 2. بیش از حد و تحت حفاظت فرکانس 3. بیش از حد و تحت حفاظت فعلی 4. حفاظت فعلی نشت (بازیابی مجدد را راه اندازی مجدد کنید) 5. بیش از درجه حرارت حفاظت 6. حفاظت از اضافه بار (بازیابی خود بررسی) 7. حفاظت از زمین 8. حفاظت بیش از حد ولتاژ و زیر ولتاژ 9. حفاظت از نور |
| دمای کارکرد | -25 ℃ 55+55 ℃ |
| دمای ذخیره سازی | -40 ℃ ~+80 ℃ |
| رطوبت عملیاتی | 20٪ -85٪ |
| بعد، ابعاد، اندازه |
جعبه کنترل: 200mm (L) X 93mm (W) X51.5mm (H) طول معمولی: 5 متر یا سفارشی (L) |
| وزن | 2.8 کیلوگرم |
| استاندارد | IEC 62752 ، IEC 61851 |
| اندازه گیری کارتن | 340*300*110MM |
|
شرایط. شرط |
وضعیت نمایش LED | |||
| سبز (یک) | سبز (دو) | سبز (سه) | خطا (قرمز) | |
| حالت اولیه | روشن شود | چراغ خاموش | چراغ خاموش | چراغ خاموش |
| حالت متصل | روشن شود | چشمک (1S) | چراغ خاموش | چراغ خاموش |
| حالت شارژ | چراغ مسابقه | چراغ مسابقه | چراغ مسابقه | چراغ خاموش |
| حالت تمام شده | روشن | چراغ های روشن | چراغ های روشن | چراغ خاموش |
| حالت خطا | چراغ خاموش | چراغ خاموش | چراغ خاموش | چشمک زدن |
نحوه شروع شارژ
مرحله 1.شارژر را خارج کرده و دوشاخه را محکم در پریز برق قرار دهید.
گام 2.درپوش را به آرامی بکشید ، کانکتور خودرو را کاملاً به ورودی خودرو وصل کنید.
مرحله 3.جریان پیش فرض کارخانه 32A است ، لطفاً دکمه "CURRENT SETTING" را برای تنظیم جریان مورد نیاز خود فشار دهید.آمپر تا حداکثرچرخه 32 آمپروقتی دفعه بعد شارژ می کنید ، دستگاه روی آخرین تنظیم فعلی پیش فرض قرار می گیرد.
مرحله 4.در حالی که نشانگرهای READY/CHARGE، POWER سبز هستند ، دستگاه به طور خودکار شروع به شارژ می کند.
چگونه می توان شارژ را متوقف کرد
مرحله 1.کانکتور خودرو را از ورودی خودرو جدا کنید.
گام 2.درپوش محافظ ورودی خودرو را ببندید ، درپوش محافظ کانکتور خودرو را بگذارید.
مرحله 3.دوشاخه را از پریز برق جدا کنید.
مرحله 4.کابل شارژر EV را بسته و داخل کیسه بگذارید.
گواهینامه: CE
