| نام تجاری: | ANS |
| شماره مدل: | ANS-RCD-40A |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD |
| جزئیات بسته بندی: | بسته صادرات استاندارد |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |

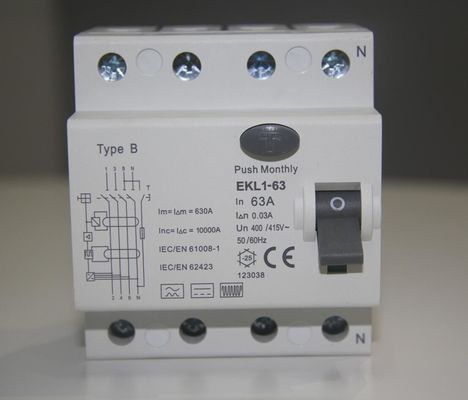

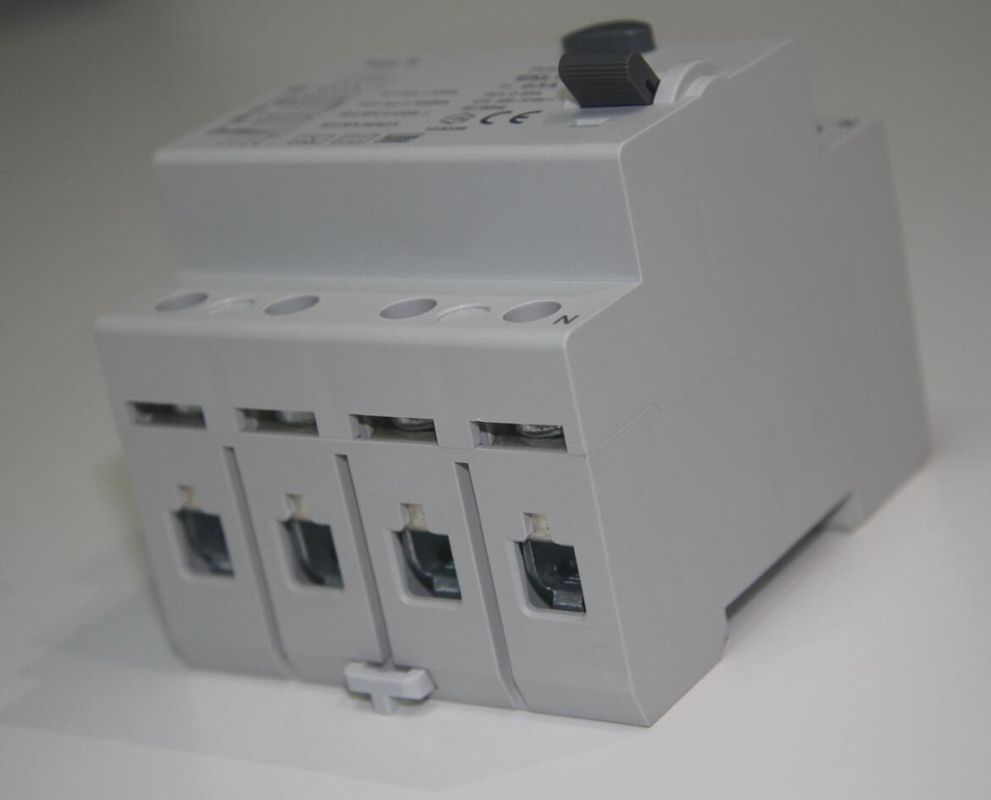

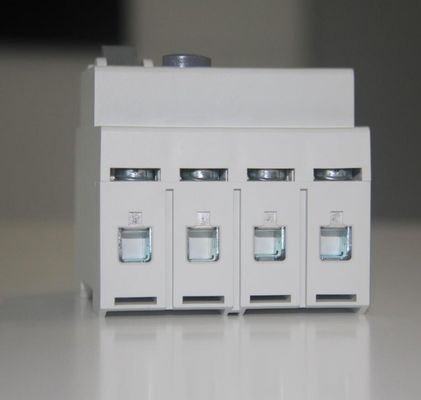

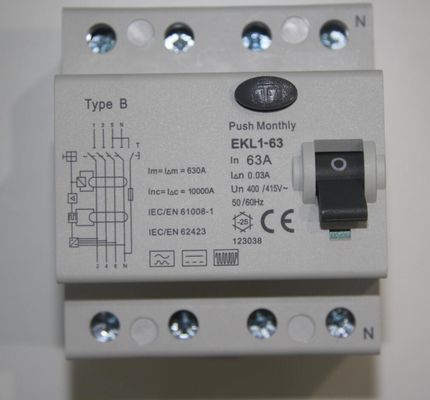

40A 4 قطب 30mA نوع B 10KA جریان قطع کننده RCD مدار قطع کننده
جزئیات سریع
RCD نوع B علاوه بر AC معمولی ، می تواند جریانهای نشتی AC فرکانس بالا و DC خالص را تشخیص دهد.کاهش خطر آتش سوزی و یا برق گرفتگی از طریق قطع خودکار منبع برق به انتخاب نوع صحیح RCCB EKL1-63B بستگی دارد.
مشخصات
| نوع (شکل موج نشت زمین حس می شود) | نوع B RCCB |
| جریان نامی در | 40A ، 63A ، 80A ، 100A |
| لهستانی ها | 2 قطب و 4 قطب |
| ولتاژ نامی Ue | 2 قطب: 230V / 240V ، 4 قطب: 400V / 415V |
| Ui ولتاژ عایق | 500 ولت |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| جریان فعلی باقیمانده (I n) | 30 میلی آمپر ، 100 میلی آمپر ، 300 میلی آمپر |
| ظرفیت ساخت و شکستن باقیمانده (I m) | 500 (در = 2540A) 630 (در = 63A) |
| جریان اتصال کوتاه Inc = I c | 10000A |
| فیوز SCPD | 10000 |
| زمان استراحت تحت I n | .10.1 ثانیه |
| ولتاژ مقاومت در برابر ضربه (1.5/50) Uimp | 4000 ولت |
| ولتاژ تست دی الکتریک در ind.Freq.به مدت 1 دقیقه | 2.5 کیلو ولت |
| زندگی برقی | 2000 چرخه |
| زندگی ماشینی | 4000 چرخه |
نصب و راه اندازی
| نشانگر موقعیت تماس | آره |
| درجه حفاظت | IP20 |
| دمای محیط (با میانگین روزانه 35 درجه سانتی گراد) | -5 ° C ~+40 ° C |
| دمای ذخیره سازی | -25 ° C ~+70 ° C |
| نوع اتصال ترمینال | گذرگاه کابل/نوع پین/گذرگاه نوع U |
| اندازه ترمینال بالا/پایین برای کابل | 25mm2 18-3AWG |
| اندازه ترمینال بالا/پایین برای گذرگاه | 25mm2 18-3AWG |
| گشتاور سفت کننده | 2.5 نیوتن متر 22 اینچ |
| نصب | در ریل DIN EN60715 (35 میلی متر) با استفاده از دستگاه گیره سریع |
| ارتباط | از بالا و پایین |
محدود کردن محدوده فعلی
| زاویه عقب ماندگی | من n> 0.01A | من n0.01A |
| 0 درجه | 0.35I n≤I≤1.4I n | 0.35I n≤I -2I n |
| 90 درجه | 0.25I n≤I≤1.4I n | 0.25I n≤I -2I n |
| 135 درجه | 0.11I n≤I≤1.4I n | 0.11I n≤I -2In |
| شکل موج قابل تشخیص | جریان مستقیم حساس | اثبات جریان بالا |
| کلاس B لغزش برای جریانهای باقیمانده سینوسی AC که جریانهای باقیمانده DC را پالس می کنند ، جریانهای سینوسی باقی مانده متناوب تا 1000 هرتز ، جریانهای باقیمانده مستقیم را تپش می زند و جریانهای باقیمانده مستقیم صاف را ایجاد می کند ، خواه ناگهان اعمال شود یا به آرامی افزایش یابد. |
آنها به جریان خطای AC و ضربان DC که در یک دوره زمانی فرکانس اصلی به 0 یا تقریبا 0 می رسد واکنش نشان می دهند. |
ظرفیت افزایش RCCB در امواج استاندارد جریان 8/20 υs استاندارد acc.doo به VDE 0432 قسمت 2 با مقادیر جریان موج حداکثر تا 250A. |
کاربرد
تابع
ساخت و ساز و ویژگی
گواهینامه: TUV
|
|
