| نام تجاری: | ANS |
| شماره مدل: | ANS-RCBO-32A |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD |
| جزئیات بسته بندی: | بسته صادرات استاندارد |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |

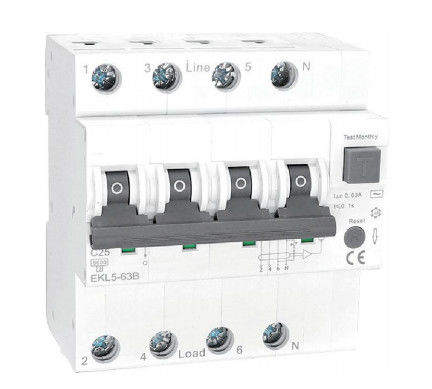

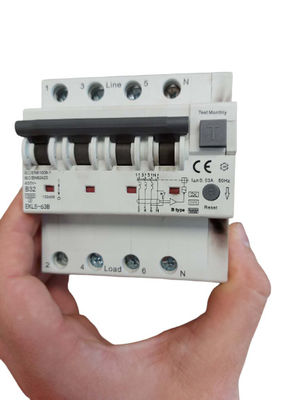

4 قطب نوع B RCBO 4 قطب B32A 0.03mA جریان قطع کننده RCBO مدار قطع کننده
داده های تکنیکی
| حالت | الکترونیکی | ||||||||||||||||||||||||||||||
| تایپ کنید جریان نامی در |
ب 16،20،25،32،40،50،63A |
||||||||||||||||||||||||||||||
| لهستانی ها | 2P (1P+N) ، 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V | |||||||||||||||||||||||||||||||
| ولتاژ نامی Ue Ui ولتاژ عایق |
4P 415V | ||||||||||||||||||||||||||||||
| 500 ولت | |||||||||||||||||||||||||||||||
| فرکانس رتبه بندی شده | 50/60 هرتز | ||||||||||||||||||||||||||||||
| جریان فعلی باقیمانده (I △ n) | 30،100،300 میلی آمپر | ||||||||||||||||||||||||||||||
| زمان استراحت تحت I △ n | .10.1 ثانیه (نوع S ＜ 0.5 ثانیه) | ||||||||||||||||||||||||||||||
| ظرفیت شکستن رتبه بندی شده | 6000 آمپر | ||||||||||||||||||||||||||||||
| طبقه محدود کننده انرژی | 3 | ||||||||||||||||||||||||||||||
| ولتاژ مقاومت در برابر ضربه (1.5/50) Uimp | 4000 ولت | ||||||||||||||||||||||||||||||
| ولتاژ تست دی الکتریک در ind.Freq.به مدت 1 دقیقه | 2 کیلو ولت | ||||||||||||||||||||||||||||||
| درجه آلودگی | 2 | ||||||||||||||||||||||||||||||
| ویژگی انتشار ترمو مغناطیسی | قبل از میلاد مسیح | ||||||||||||||||||||||||||||||
ویژگی های مکانیکی
| زندگی برقی | 4000 چرخه | ||||||||||||||||||||||||||||||
| زندگی ماشینی نشانگر موقعیت تماس |
10000 چرخه آره |
||||||||||||||||||||||||||||||
| درجه حفاظت | IP20 | ||||||||||||||||||||||||||||||
| دمای مرجع برای تنظیم عنصر حرارتی | 30 | ||||||||||||||||||||||||||||||
| دمای محیط (با میانگین روزانه ≤35) | -5 ℃ ~+40 ℃ | ||||||||||||||||||||||||||||||
| دمای ذخیره سازی | -25 ℃ ~+70 ℃ | ||||||||||||||||||||||||||||||
نصب و راه اندازی
| نوع اتصال ترمینال اندازه ترمینال بالا/پایین برای کابل |
گذرگاه کابل/نوع پین/گذرگاه نوع U 25 میلی متر2 18-3AWG |
||||||||||||||||||||||||||||||
| اندازه ترمینال بالا/پایین برای گذرگاه | 25 میلی متر2 18-3AWG | ||||||||||||||||||||||||||||||
| گشتاور سفت کننده | 2.5 نیوتن متر 22 اینچ | ||||||||||||||||||||||||||||||
| نصب | در ریل DIN EN60715 (35 میلی متر) با استفاده از دستگاه گیره سریع | ||||||||||||||||||||||||||||||
| ارتباط | از بالا | ||||||||||||||||||||||||||||||
| تماس کمکی | EKM1-OF | ||||||||||||||||||||||||||||||
| تماس با زنگ هشدار انتشار شانت |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| زاویه عقب افتادن 0 درجه |
I △ n ＞ 0.01A 0.35I △ n≤I △ ≤1.4I △ n |
I △ n.0.01A 0.35I △ n≤I △ I2I △ n |
|||||||||||||||||||||||||||||
| 90 درجه | 0.25I △ n≤I △ 41.4I △ n | 0.25I △ n≤I △ I2I △ n | |||||||||||||||||||||||||||||
| 135 درجه | 0.11I △ n≤I △ 41.4I △ n | 0.11I △ n≤I △ I2I △ n | |||||||||||||||||||||||||||||
گواهینامه: TUV
|
|
