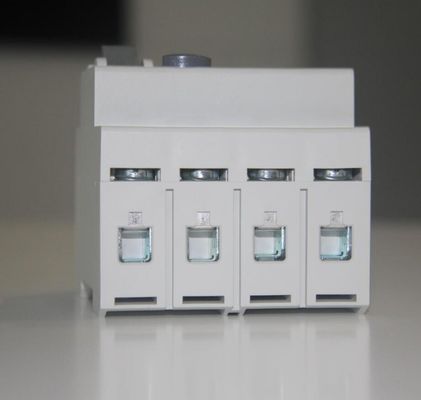

مدار شکن 4 قطبی RCD 415V 63A 3 فاز مدار شکن

نام تجاری:	ANS
شماره مدل:	ANS-RCD-63A
مقدار تولیدی:	1 کامپیوتر
قیمت:	USD
جزئیات بسته بندی:	بسته صادرات استاندارد
شرایط پرداخت:	L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

TUV,CE

نام محصول:

قطع کننده مدار 63A RCD

دارای امتیاز فعلی:

لهستانی ها:

2 قطب (1P+N) ، 4 قطب (3P+N)

ولتاژ محاسبه شده:

2 قطب: 230V/240V ، 4 قطب: 400V/415V

فرکانس رتبه بندی شده:

50 / 60Hz

جریان فعلی باقیمانده:

جریان اتصال کوتاه Inc:

Ic 10000A

استاندارد:

IEC 61008-1 ، IEC 62423

قابلیت ارائه:

1000 عدد در روز

برجسته کردن:

4 قطع کننده RCD مدار قطع کننده

3 فاز RCD مدار شکن

415V 63A 3 فاز مدار شکن

توضیحات محصول

40A 4 قطب 30mA نوع B 10KA جریان قطع کننده RCD مدار قطع کننده

RCD ها چیست؟

دستگاههای جریان باقیمانده (RCD) دستگاههای سوئیچ ایمنی هستند.آنها برای ایجاد ایمنی برای سه نوع حفاظت طراحی شده اند.

حفاظت از خطاهرگونه جریان لغزش بستگی به مقاومت مسیر زمین دارد.
حفاظت اضافی.RCD ها بیش از 30 میلی آمپر جریان خروجی ندارند.
حفاظت در مقابل آتش.جریان خروجی بیش از 300 میلی آمپر

مشخصات

نوع (شکل موج نشت زمین حس می شود)	نوع B RCCB
جریان نامی در	63A
لهستانی ها	4P
ولتاژ نامی Ue	2P 240V 4 ، 4P 415V
Ui ولتاژ عایق	500 ولت
فرکانس رتبه بندی شده	50/60 هرتز
جریان فعلی باقیمانده (I n)	30 میلی آمپر
ظرفیت ساخت و شکستن باقیمانده (I m)	500A (In≤40A) ، 10In (در 40A ＞)
جریان اتصال کوتاه Inc = I c	10000A
فیوز SCPD	10000
زمان استراحت تحت I n	.10.1 ثانیه
ولتاژ مقاومت در برابر ضربه (1.5/50) Uimp	4000 ولت
ولتاژ تست دی الکتریک در ind.Freq.به مدت 1 دقیقه	2.5 کیلو ولت
زندگی برقی	2000 چرخه
زندگی ماشینی	4000 چرخه

نصب و راه اندازی

نشانگر موقعیت تماس	آره
درجه حفاظت	IP20
دمای محیط (با میانگین روزانه 35 درجه سانتی گراد)	-5 ° C ~+40 ° C
دمای ذخیره سازی	-25 ° C ~+70 ° C
نوع اتصال ترمینال	گذرگاه کابل/نوع پین/گذرگاه نوع U
اندازه ترمینال بالا/پایین برای کابل	35mm2 18-3AWG
اندازه ترمینال بالا/پایین برای گذرگاه	35mm2 18-3AWG
گشتاور سفت کننده	2.5 نیوتن متر 22 اینچ
نصب	در ریل DIN EN60715 (35 میلی متر) با استفاده از دستگاه گیره سریع
ارتباط	منبع تغذیه در هر دو جهت

محدود کردن محدوده فعلی

سکندری خوردن	زاویه عقب ماندگی	I △ n ＞ 0.01A	I △ n.0.01A
جاری	0 درجه	0.35I △ n≤I △ 41.4I △ n	0.35I △ n≤I △ I2I △ n
دامنه	90 درجه	0.25I △ n≤I △ 41.4I △ n	0.25I △ n≤I △ I2I △ n
	135 درجه	0.11I △ n≤I △ 41.4I △ n	0.11I △ n≤I △ I2I △ n

شکل موج قابل تشخیص	جریان مستقیم حساس	اثبات جریان بالا
کلاس B لغزش برای جریانهای باقیمانده سینوسی AC که جریانهای باقیمانده DC را پالس می کنند ، جریانهای سینوسی باقی مانده متناوب تا 1000 هرتز ، جریانهای باقیمانده مستقیم را تپش می زند و جریانهای باقیمانده مستقیم صاف را ایجاد می کند ، خواه ناگهان اعمال شود یا به آرامی افزایش یابد.	آنها به جریان خطای AC و ضربان DC که در یک دوره زمانی فرکانس اصلی به 0 یا تقریبا 0 می رسد واکنش نشان می دهند.	ظرفیت افزایش RCCB در امواج استاندارد جریان 8/20 υs استاندارد acc.doo به VDE 0432 قسمت 2 با مقادیر جریان موج حداکثر تا 250A.

مدار

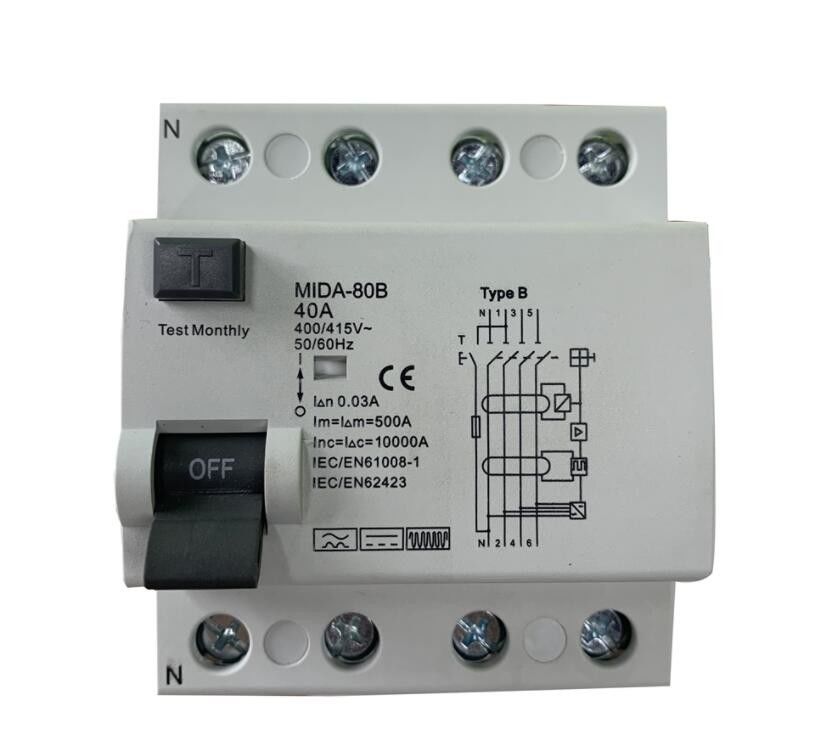

مدار شکن 4 قطبی RCD 415V 63A 3 فاز مدار شکن 2

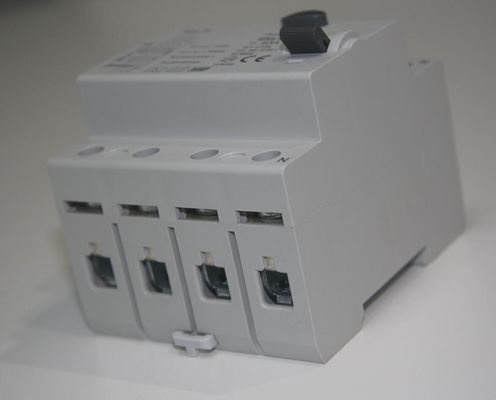

مدار شکن 4 قطبی RCD 415V 63A 3 فاز مدار شکن 3

جریان خطای باقیمانده DC بر RCD ها چه اثراتی دارد؟
شاید لازم باشد در مورد برخی از مدلهای قدیمی تر آزمایشگرهای امپدانس حلقه گسل زمین فکر کنید ، که می تواند باعث عملکرد ناخواسته RCD شود.برای جلوگیری از این امر ، برخی از انواع تسترهای امپدانس حلقه خطای زمین ، جریان DC را به جریان تست AC تحمیل کردند.این جریان DC هسته مغناطیسی RCD را اشباع کرده و مانع از لغزش آن در شرایط آزمایش می شود.

در مواردی که تجهیزات یک عنصر DC باقی مانده تولید می کنند ، به عنوان مثال ، درایوهای با سرعت متغیر به نصب و راه اندازی برق متصل می شوند ، قطعه DC می تواند هسته مغناطیسی را اشباع کرده و به طور موثر RCD را کور یا قفل کند.این به عنوان "کور" شناخته می شود و می تواند از عملکرد RCD جلوگیری کند یا حساسیت را کاهش دهد که منجر به یک موقعیت خطرناک می شود.

کاربرد

سایت های ساختمانی

محوطه های کشاورزی و باغبانی

انجام مکان ها با محدودیت حرکت

کاروان ها و پارک های کمپینگ

نمایشگاه ها و غرفه های نمایشگاهی

روشنایی بیرون ساختمان

ماریناس

مکان های پزشکی

منبع تغذیه سیستم فتوولتائیک خورشیدی

واحدهای متحرک یا قابل حمل

تاسیسات شارژ خودروهای برقی

تاسیسات موقت برای سازه ها ، وسایل سرگرمی و غرفه ها در محوطه نمایشگاه ، شهربازی ها و سیرک ها ، و

سیستم های گرمایش از کف و سقف.

گواهینامه: TUV

مدار شکن 4 قطبی RCD 415V 63A 3 فاز مدار شکن 4
