| نام تجاری: | ANS |
| شماره مدل: | ANS-RCD-63A |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | USD |
| جزئیات بسته بندی: | بسته صادرات استاندارد |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |

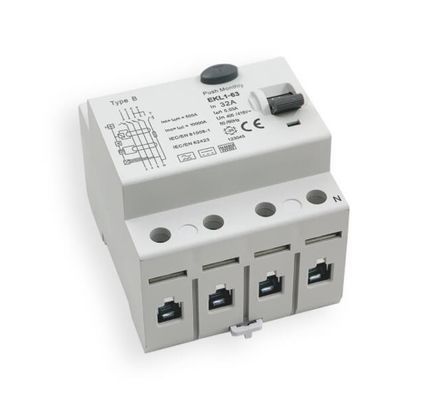

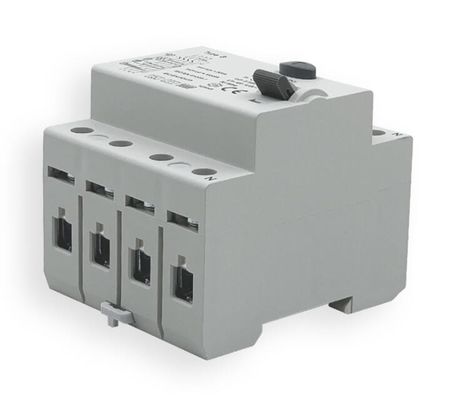

10KA 63A 415V B نوع RCCB با حفاظ DC 6mA حفاظت از جریان جریان باقی مانده
داده های تکنیکی
| حالت | الکترومغناطیسی | ||||||||
| نوع (شکل موج نشت زمین حس می شود) جریان نامی در |
ب 25،40،63A |
||||||||
| لهستانی ها | 2P ، 4P | ||||||||
| ولتاژ نامی Ue | 2P 240V 4 ، 4P 415V | ||||||||
| Ui ولتاژ عایق | 500 ولت | ||||||||
| فرکانس رتبه بندی شده | 50/60 هرتز | ||||||||
| جریان فعلی باقیمانده (I △ n) | 30 میلی آمپر | ||||||||
| جریان فعلی باقیمانده (I △ dc) | 6 میلی آمپر | ||||||||
| ظرفیت ساخت و شکستن باقیمانده (I △ m) | 500A (In≤40A) ، 10In (در 40A ＞) | ||||||||
| جریان اتصال کوتاه Inc = I △ c | 10000 آمپر 10000 | ||||||||
| زمان استراحت تحت ولتاژ مقاومت در برابر ضربه (1.5/50) Uimp | .10.1s 4000V | ||||||||
| ولتاژ تست دی الکتریک در ind.Freq.به مدت 1 دقیقه | 2.5 کیلو ولت | ||||||||
| زندگی برقی | 2000 چرخه | ||||||||
| زندگی ماشینی | 4000 چرخه | ||||||||
نصب و راه اندازی
| نشانگر موقعیت تماس | آره | ||||||||
| درجه حفاظت دمای محیط (با میانگین روزانه ≤35) |
IP20 -5 ℃ ~+40 |
||||||||
| دمای ذخیره سازی | -25 ℃ ~+70 | ||||||||
| نوع اتصال ترمینال | گذرگاه کابل/نوع پین/گذرگاه نوع U | ||||||||
| اندازه ترمینال بالا/پایین برای کابل | 35 میلی متر2 18-3AWG | ||||||||
| اندازه ترمینال بالا/پایین برای گذرگاه | 35 میلی متر2 18-3AWG | ||||||||
| گشتاور سفت کننده | 2.5 نیوتن متر 22 اینچ | ||||||||
| نصب | در ریل DIN EN60715 (35 میلی متر) با استفاده از دستگاه گیره سریع | ||||||||
| ارتباط | منبع تغذیه در هر دو جهت | ||||||||
| زاویه عقب ماندگی 0 درجه |
I △ n ＞ 0.01A 0.35I △ n≤I △ 41.4I △ n |
I △ n.0.01A 0.35I △ n≤I △ I2I △ n |
|||||||||||||||||||||||||||||
| 90 درجه | 0.25I △ n≤I △ 41.4I △ n | 0.25I △ n≤I △ I2I △ n | |||||||||||||||||||||||||||||
| 135 درجه | 0.11I △ n≤I △ 41.4I △ n | 0.11I △ n≤I △ I2I △ n | |||||||||||||||||||||||||||||
گواهینامه: TUV
|
|
